供应依耐 IH系列不锈钢化工离心泵

浏览：	954
品牌：	依耐
单价：	面议
最小起订量：	1
供货总量：	10
发货期限：	自买家付款之日起 7 天内发货
有效期至：	长期有效
最后更新：	2021-05-28 13:16

详细信息

品牌：依耐	型号：IH	材质：不锈钢
性能：耐腐蚀	扬程：5-125	用途：化工泵
泵轴位置：卧式	流量：0.3-400	吸入口径：32
排出口径：200

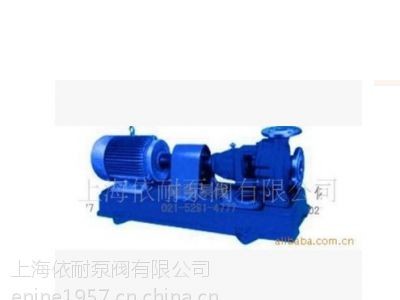

供应依耐 IH系列不锈钢化工离心泵H型不锈钢化工离心泵

IH型不锈钢化工离心泵是单级单吸(轴向吸入)耐腐蚀离心泵（简称：IH化工泵），供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。介质温度为-20°C～150°C，需要时采用冷却措施温度可更高。IH型不锈钢化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。是全国泵行业采用ISO2858标准联合设计的系列产品，具有性能范围广，效率高、"三化"水平高和维修方便等特点。

转速：2900r/mim和1450r/mm
进口直径：50~200mm
流量：6.3~400m3/h
扬程:5~125m

结构简介

泵盖通过止口固定要中间支架上,然后通过泵体与中间支架止口的连接把泵盖夹紧在中间.泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上.悬架部件通过止口固定在中间支架上,并用悬架支架支撑在底座上.为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路、泵体和电动机。只需拆下长联轴器的中间联接件，即可退出转子部件进行检修。这是上一种通用的结构形式。泵的密封型式采用填料密封或机械密封，由用户根据需要选用，同时根据需要允许采用适合于IS03069规定的密封空腔尺寸的其他结构的轴封型式（如带波纹管的机械密封和付叶轮密封等等）。

性能范围

流量Q 0.3～400m3/h	配带功率 0.55～90KW
扬程H 5～125m	进口直径 32～200mm
转速n 2900、1450r/min	工作压力 1.6MPa

性能参数表

泵型号 Model	流量 Q Capacity		扬程 Head H(m)	转速 Speed (r/min)	功率 P (KW) Power		效率 Efficiency η(％)	必需汽蚀余量 NPSHr (m)
泵型号 Model	M3/h	L/S	扬程 Head H(m)	转速 Speed (r/min)	轴功率Shaft Power	电机功率Motor Power	效率 Efficiency η(％)	必需汽蚀余量 NPSHr (m)
IH32-20-125	3.2	0.88	20	2900	0.48	按液体的比重和粘度选用 Select according to viscosity and granite of liquid	35	5
IH32-20-160	3.2	0.88	32		0.93		30	3.5
IH32-20-200	3.2	0.88	50		1.62		27	4
IH32-20-250	3.2	0.88	80		4.1		17	4.5
IH40-25-125	6.3	1.74	20		0.66		52	5
IH40-25-160	6.3	1.74	32		1.53		36	3.5
IH40-25-200	6.3	1.74	50		2.52		34	3.5
IH40-25-250	6.3	1.74	80		5.3		26	4.5
IH50-32-125	7.5	2.08	23	2900	1.09		43	2
	12.5	3.47	20		1.33		51	2
	15	4.17	18		1.5		49	2.5
IH50-32-125A	6.8	1.89	18.8	2900	0.87		40	2
	11.3	3.14	16.4		1.01		50	2
	13.6	3.78	14.7		1.16		47	2.5
IH50-32-125	3.75	1.04	5.57	1450	0.16		36	1
	6.3	1.74	5		0.19		45	1
	7.5	2.08	4.5		0.21		44	1.2
IH50-32-125A	3.4	0.94	4.7	1450	0.13		33.3	1
	5.7	1.59	4.1		0.149		43	1
	6.8	1.89	3.7		0.163		42	1.2
IH50-32-160	7.5	2.08	34.5	2900	2.13		33	2
	12.5	3.47	32		2.37		46	2
	15	4.17	30		2.45		50	2.5
IH50-32-160A	6.8	1.89	28.5	2900	1.76		30	2
	11.3	3.14	26.4		1.85		44	2
	13.6	3.78	24.8		1.91		48	2.5
IH50-32-160	3.75	1.04	8.6	1450	0.3		29	1
	6.3	1.74	8		0.34		40	1
	7.5	2.08	7.5		0.36		43	1.2
IH50-32-160A	3.4	0.94	7.1	1450	0.253		25.9	1
	5.7	1.59	6.6		0.277		37.1	1
	6.8	1.89	6.2		0.28		41	1.5
IH50-32-200	7.5	2.08	51.8	2900	3.78		28	2
	12.5	3.47	50		4.36		39	2
	15	4.17	48		4.56		43	2.5
IH50-32-200A	6.8	1.89	42.7	2900	3.16		25	2
	11.3	3.14	41		3.24		38	2
	13.6	3.78	39.5		3.57		41	2.5
IH50-32-200	3.75	1.04	12.9	1450	0.57		23	1
	6.3	1.74	12.5		0.65		33	1
	7.5	2.08	12		0.68		36	1.2
IH50-32-200A	3.4	0.94	10.6	1450	0.488		20	1
	5.7	1.59	10.3		0.516		31	1
	6.8	1.89	9.9		0.54		34	1.2
IH50-32-250	7.5	2.08	82	2900	7.28		23	2
	12.5	3.47	80		8.25		33	2
	15	4.17	78.5		8.79		36.5	2.5
IH50-32-250A	7	1.94	71.9	2900	6.84		20	2
	11.7	3.25	70		6.97		32	2
	14	3.89	68.8		7.71		34	2.5
IH50-32-250B	6.6	1.83	63.6	2900	5.71		20	2
	11	3.06	62		6.19		30	2
	13.2	3.67	60.9		6.64		33	2.5
IH50-32-250	3.75	1.04	20.5	1450	1.23		17	1
	6.3	1.74	20		1.27		27	1
	7.5	2.08	6.2		1.29		31	1.2
IH50-32-250A	3.51	0.98	18	1450	1.12		15.4	1
	5.9	1.64	17.5		1.125		25	1
	7.02	1.95	17.2		1.18		27.9	1.2
IH65-50-125	15	4.17	21.3	2900	1.85		47	2
	25	6.94	20		2.2		62	2
	30	8.33	18.6		2.4		63	2.5

订购注意事项：

IH型不锈钢化工离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐IH型不锈钢化工离心泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
