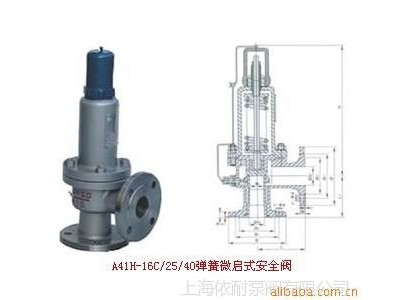

A41H-16C/25/40弹簧微启式安全阀
A47H-16C/25/40弹簧微启式安全阀
用途
A41H型弹簧微启式安全阀适用于工作温度≤300℃的空气、石油、水等介质的设备和管路上。A41Y16/25/40P型弹簧微启式安全阀适于工作温度≤200℃有腐蚀性介质的设备和管路上。A47H型弹簧微启式安全阀适于温度≤350℃的蒸汽、空气、水等介质的设备和管路上。当设备和管路内压力超过允许值时，A41H型弹簧微启式安全阀将自动开启，继而全量排放；当压力降低到规定值时，A41H型弹簧微启式安全阀会自动关闭，保证设备和管路的安全运行。
主要零部件材料
| NO. | 零件名称 Name of part | A41H-C?KA41Y-C 材料 Materials | A41Y-P?KA41Y-P 材料 Materials | A41Y-R?KA41Y-C 材料 Materials |
| 1 | 阀体 Body | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 阀座 Nozzle | ZG2Cr13?1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 调节圈 Adjusting ring | ZG2Cr13?1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 4 | 阀瓣 Disc | 2Cr13?1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 导向套 Guide sleeve | ZG2Cr12?1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | 阀盖 Bonnet | ZG230-450 | ZG230-450 | ZG230-450 |
| 7 | 弹簧 Spring | 50CrVA | 50CrVA包覆氟塑料 Coated Teflon | 50CrVA包覆氟塑料 Coated Teflon |
| 8 | 阀杆 Stem | 2Cr13 | 2Cr13 | 1Cr18Ni12Mo2Ti |
| 9 | 调整螺杆 Adjusting bolt | 45 | 2Cr13 | 2Cr13 |
| 10 | 保护罩 Cap | G200-400 | ZG200-400 | G200-400 |
| 11 | 密封面材料 Sealing surface of material | 堆焊 D507 | 堆焊Co基硬质合金 Depositing stellite |
注：K….表示抗硫安全阀。
外形及连接尺寸
| 公称通径DN(mm) Nominaldi ameter | 尺寸 Dimensions(mm) | |||
| do | L | L1 | DN’ | |
| 25 | 20 | 100 | 85 | 25 |
| 32 | 25 | 115 | 100 | 32 |
| 40 | 32 | 120 | 110 | 40 |
| 50 | 40 | 135 | 120 | 50 |
| 65 | 50 | 140 | 130 | 65 |
| 80 | 65 | 160 | 135 | 80 |
| 100 | 80 | 170 | 160 | 100 |
| 125 | 100 | 190 | 190 | 125 |
| 150 | 125 | 205 | 195 | 150 |
| 200 | 150 | 240 | 245 | 200 |
订购注意事项：
A41H/Y弹簧微启式安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐A41H/Y弹簧微启式安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
